Схема подключения цифрового входного модуля SIEMENS 6ES7131-6BH01-0BA0: 1-проводная схема

Цифровой входной модуль SIEMENS 6ES7131-6BH01-0BA0 (D1 16x24VDC ST) является частью системы автоматизации SIMATIC ET 200SP. В этой статье мы рассмотрим 1-проводную схему подключения данного модуля к датчикам и исполнительным устройствам.

Описание модуля

Модуль 6ES7131-6BH01-0BA0 имеет следующие характеристики:

• 16 цифровых входов
• Напряжение питания 24 В постоянного тока
• Стандартное исполнение (ST)
• Подключение через BaseUnit типа A0

1-проводная схема подключения

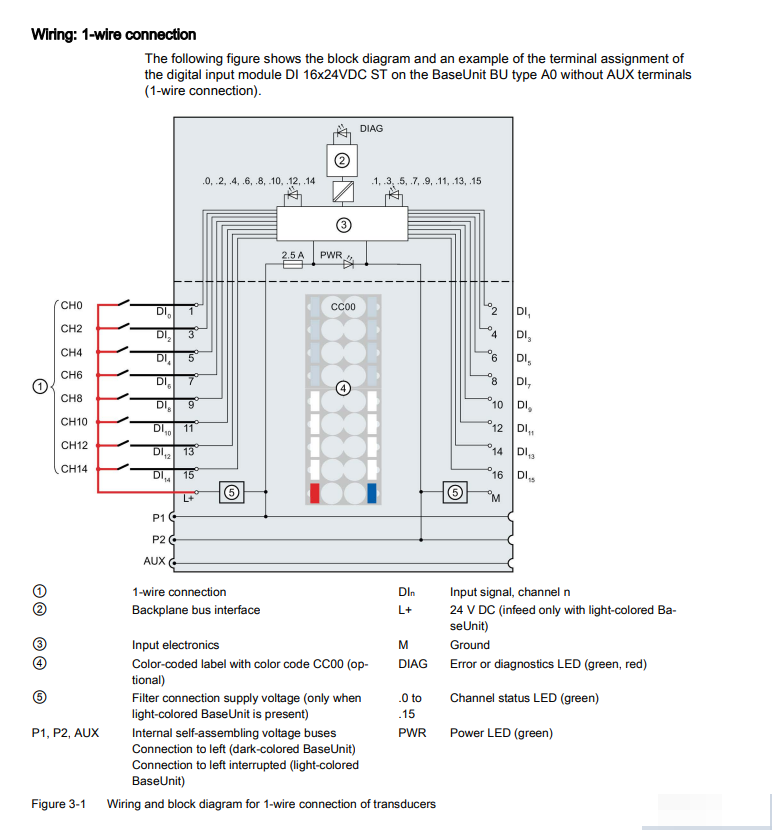

Блок-схема подключения

1-проводная схема предполагает следующее:

• Все входные сигналы используют общую точку подключения («землю»)
• Каждый датчик подключается одним проводом к соответствующему входу модуля
• Второй провод датчика подключается к общей шине питания

Визуализация подключения

Распределение клемм

При использовании BaseUnit типа A0 без AUX-терминалов:

• Входные каналы (I0.0-I0.7 и I1.0-I1.7) расположены на верхних клеммах
• Общая шина (M) для всех входов расположена на нижних клеммах
• Питание 24 В постоянного тока подключается к соответствующим клеммам питания

Пример подключения датчика

Для подключения датчика (например, кнопки или концевого выключателя):

1. Подключите один провод датчика к соответствующему входу модуля (например, I0.0)
2. Второй провод датчика подключите к общей шине (M)
3. Убедитесь, что напряжение питания датчика соответствует 24 В DC

Преимущества 1-проводной схемы

• Простота монтажа
• Меньшее количество проводов
• Удобство при большом количестве датчиков с общим питанием
• Экономия пространства в шкафу управления

Заключение

1-проводная схема подключения цифрового входного модуля SIEMENS 6ES7131-6BH01-0BA0 обеспечивает простое и надежное подключение датчиков в системах автоматизации. Правильное выполнение подключения согласно схеме гарантирует стабильную работу модуля и всей системы в целом.
